~* 2019/1/9 update *~

原標題為[五顆輸出變壓器的實測波形], 在EL34 V2.0之後的機種, 電子業的前輩共同開發與指導下, 已多找三個supplier, 再訂定特殊規格訂製超過八顆以上的輸出變壓器來實測比較, 以提升整機之performance (高低頻之頻率響應), 故改標題為[12顆輸出變壓器的實測比較]

個人真心覺得音質進步非常多!! 不枉研發資金與時間的投入呀!!

不該以攻擊他人產品來當行銷的工具, 所以恕不指名道姓, 且將這篇文章歸類在"他山之石", 算是一篇有圖有真相的實測紀錄.

會選擇蘭州街楊師傅的變壓器不是沒有原因的. 上圖是前陣子為了6L6/EL34單端擴大機所找的5顆輸出變壓器. 不只是一分錢一分貨的問題. 有些輸出變壓器的實測波形如此慘不忍睹, 真的讓人有點無言. 音響只要"發得出聲音"這麼低的標準就可以了嗎?

老話一句, 要讓真空管發出聲音真的不難, 好聽與否跟個人的美感標準與經驗有關, 但如果在示波器下的波形如此誇張, 還能說是好聽, 那我也認了, 我放棄音響這一行了, 因為標準太低了. 呵呵.

這不是"美麗的錯誤", 是"真實的失真". 呵呵

1KHz正弦波測試太簡單太寬鬆, 這次的測試標準是輸入10KHz方波(Channel 1, 示波器下方之波形), 在輸出變壓器次級輸出端加上8歐姆負載, 量測輸出波形(Channel 2, 示波器上方之波形)

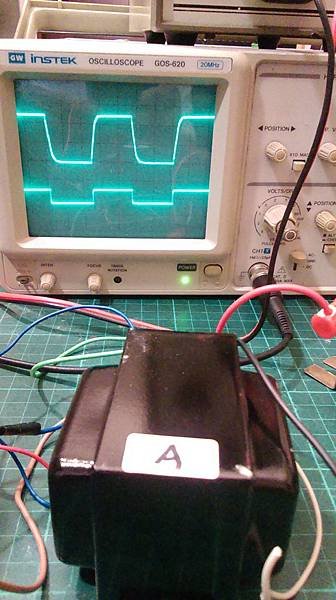

上圖是輸出變壓器-A在10KHz方波的實測波形

輸出變壓器-B:

輸出變壓器-C:

輸出變壓器-D:

輸出變壓器-E:

內行看門道, 外行看熱鬧, 但就算沒有電學背景, 大家應該也會同意輸出波形應該與輸入波形差不多, 才是合理的放大吧. 呵呵.

還是強調一次, 這麼奇特的波形真的不是"美麗的錯誤", 更不是"美聲的密技"啦.
